فى الفترة الاخيرة زاد اهتمام العالم بأنظمة مكافحة الحريق fire fighting و تطويرها .. فلا يوجد أي بناية او مصنع لا يتم عمل تلك الانظمة و لكن من المؤسف عدم تواجد تلك الانظمة بكثرة فى مصر حيث ان 90 فى المئة من المنازل لا يوجد فيها انظمة fire alarm او fire fighting
من اللازم معرفته ان جميع تلك الانظمة يقع تصميمها على عاتق قسم الدعم الفني بالإضافة لكثير من التوصيلات الاخرى كالإضاءة و التليفونات و انظمة الحماية ضد السرقة و الوايرلس و انظمة الصوت و غيرها
ملاحظة هامة: يوجد ارتباط وتوصيل بين انظمة الانذار و نظام مكافحة الحرائق وذلك لسرعه مكافحه الحريق وانقاذ حياه المواطنين

1. رشاش المياه: و يتم تركيبة فى سقف البناية .. و يتم توزيعه بحيث يكون المسافة بين كل قطعتين حوالى 2 متر او 3 متر و يشبه الصنبور و لكن به سدادة من الزجاج سهلة الكثر و يحتوى كمية قليلة من الزئبق .. و عند حدوث حريق يسخن الزئبق و يضغط على السدادة الزجاجية فتنكسر و نتزل المياه على الحريق لتطفئه.

2. مضخة حريق : مضخة مسئولة عن ضخ المياه بضغط عال على الحريق حتى يتم اطفاءه بفاعلية اكبر.

3.خزان المياه الخاص بالحريق : حاوى للمياه ويتم توصيله بمواسير مضخة اطفاء الحريق ليأخذ منه المياه.

4.مضخة معادله الضغط : عند حدوث الاحتراق و تبدأ المياه فى النزول .. ينخفض الضغط بداخل المواسير بالرغم من وجود مضخة حريق وهنا تأتي وظيفة مضخة الجوكي لتعادل الضغط

يتم استخدام غاز ثاني اكسيد الكربون بديلا للمياه فى حالة وجود اجهزة كهربية او اوراق هامة و ما شابه فى الغرفة المراد حمايتها حيث ان المياه سوف تتلف هذه الاجهزة او الاوراق . و لكن لا يتم استخدام هذا الغاز فى الغرف التى يكون بها اشخاص لأنه غاز سام
تكلفة هذا النوع اكثر بالطبع من النوع الاول

هذا النوع يستخدم عند وجود اجهزة كهربية او اوراق قد تتلفها المياه .. و ايضا وجود اشخاص فى الغرفة .. لأنه غاز غير سام
هذا النوع فعال و جيد جدا و لكنه مكلف جدا

غاز الرغوة هو غاز خامل تماما و من المستحيل ان يتفاعل مع اى مادة فى الظروف العادية
لذلك يجب استخدامه عند وجود مواد كيميائية فى الغرفة المراد حمايتها ( حيث استخدام اى نوع من الانواع الثلاثة السابقة سيؤدى الى كارثة اذا تفاعل مع هذا المواد الكيميائية ) .
هذا النوع من اكثر الانواع المكلفة و لا يتم استخدامه الا عند وجود مواد كيميائية .

Number of Fire Sprinklers .1- عدد الرشاشات المستخدمه
Distance between Fire Sprinklers.2- المسافه بين الرشاشات
Galon per Minute GPM .3- كميه المياه اللازم توافرها ومعدل التدفق
4. المطلوب Head
5. حجم التانك الخاص بالمياة Water tank
6 .مقاس المواسير لنقل المياة لإطفاء الحريق Size of Pipe

يتم تحديد عدد الرشاشات المستخدمه والمسافه بينها طبقا لدرجه الخطوره (سرعه انتشار اللهب أو الحريق) فكلما زادت درجه الخطوره تقل المسافه بين الرشاشات

 اختيار مضخة الإطفاء (الطلمبة) Pump Selection

يجب عند اختيار الطلمبه اضافه معدل سريان الماء لحنفيات الحريق التى هى ٢٥٠  جي بي ام واختبار هل الضغط الذى تعطيه الطلمبه سيعطى الضغط ٤.٥  بار عند الحنفيه أو لا ؟

فى حاله وجود اكثر من رايزر داخل المبنى يتم اضافه ٢٥٠  جي بي ام  لكل رايزر بحد اقصى ١٢٥٠  جي بي ام  حتى لو زادت عدد الرايزرات فى المبنى, أقصى سريان لماء الطلمبه هو ١٢٥٠  جي بي ام وذلك حتى لا يزيد حجم الطلمبه التى نريدها

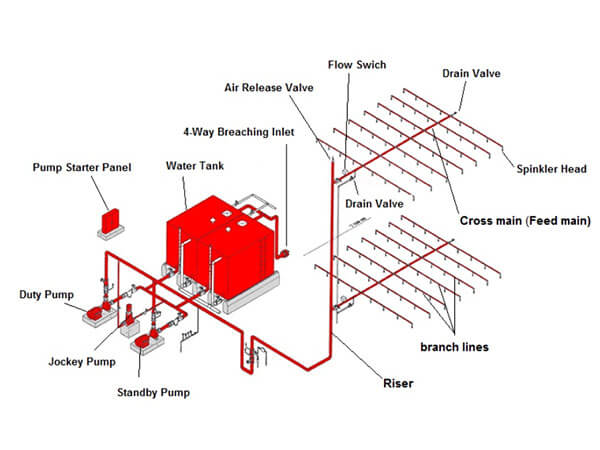

يركب على الخط الرئيسى الخارج من التانك ويسمى الهيدر3 طلمبات الاولي

Electrical pump1

Diesel pump 2

Jockey pump 3

فائده المضخه الكهربائيه  هو إعطاء وتوزيع الضغط لشبكة الإطفاء,

تستخدم المضخه الديزيل  لتعويض المضخه الأولى فى حالة انقطاع الكهرباء أو في حالة زياده الحمل على المضخة الكهربائية.

في حالة حدوث تسريب من الشبكة عند الوصلات, فان ذلك قد يؤدي إلي تسريب مقداره من 10 :15 gpm ولتعويض هذا النقص فى شبكة الإطفاء وانخفاض الضعط بها الذي قد يؤدى الى احتراق المضخة,نقوم بتركيب ما يسمي الجوكى لتعويض هذا النقص وللحفاظ على المضخة الكبيرة.
فاذا كان ضغط الشبكة 245psi نجعل الجوكى تعمل عند 240 psi والمضخة الكبيرة عند 230 psi .

المضخه الجوكى عباره عن مضخه متعدده المراحل النوع الcentrifugal  تعطى 15 gpm و head = 30 ft
لذلك فهى راسيه ولها ارتفاع من 50 سم إلي 80 سم.

غالبا ما تكون الجوكى عباره عن Split case pump وهي عباره عن نصفين متصلين ببعضهما البعض عن طريق مسامير وهى تعطى Head & gpm عالى.

تقسم درجه الخطوره الى ثلاث اقسام حسب نوع المواد القابله للاشتعال الموجوده في المنشأة

Light Hazard .1- لايت هازارد
درجه خطورة خفيفة كالاوراق والبلاستيك والخشب.

الكنائس – الانديه – قاعات المحاضرات – المستشفيات – المكتبات ماعدا المخازن الضخمه بها – المتاحف – المكاتب- المطاعم – المسارح

Ordinary Hazard .2- أورديناري هاذارد

تنقسم الى مجموعتان حسب الخطورة

• مجموعة أ :
  وتتمثل في الاماكن التاليه مواقف السيارات – المخابز – صناعات الاغذيه – محطات الالكترونيه – صناعات الزجاج – المغاسل – خدمات المطاعم
• مجموعة ب

وتكون في الاماكن التاليه
المعامل الكيميائيه – التنظيف الجاف – اسطبلات الخيول – الورش – المكتبات الضخمه – الصناعات المعدنيه – الصناعات الورقيه – مكاتب البريد – المسارح – جراجات التصليح – صناعه الاطارات – ماكينات الاعمال الخشبيه .

Extra Hazard .3- اكسترا هازارد

تنقسم الى مجموعتان للخطوره

مجموعة اكسترا 1:

الزيوت الهيروليكيه القابله للاحتراق – المسابك – الالواح  – المطابع التى تستخدم الاحبار نقطه الوميض لها اقل من 37.8 درجه – المطاط – الصناعات القطنيه

     مجموعة اكسترا 2:

صناعات الغازيه المضغوطه – الزيوت – المنظفات – الملمعات – الدهانات – الصناعات المجهزه للاسفلت

– يجب عند تركيب المضخه أن تكون اقرب ما يمكن الى الهيدر header حتى لا يحدث cavitation

2- ان يكون المسلوب الى مدخل المضخه الى أسفل ولا يركب الى الأعلى.

3- قبل المضخة وبعدها نقوم بتركيب الاتى:

• Check Valve : لمنع عوده الماء مره اخرى.
• Gate Valve : لاغلاق الشبكة.
• Flexible Connection: وصلة مرنة لمنع وصول الاهتزازات من المضخة الى المواسير.
• Strainer : عباره عن مصفاه لمنع دخول الأتربه ويفضل عدم تركيبه.
• Flow Meter: لقياس كميه gpm.

4- تركب المضخه على Insulator قاعده مطاطيه من ال Rubber أو يتم تركيبها على سوسته لمنع انتقال الاهتزازات إلي المبنى والمواسير والتانك.

5- مواسير الحريق اذا كانت اقل من 2 انش, نقوم بتركيب قلاووظ, أما اذا كانت المواسير اكبر من 2 انش فنقوم بتركيب لحام

1- ان تعطى المضخات ال Q و ال H المرادان .

2- عند اختيارالمضخات, لابد ان تكون فى الجزىء الأوسط للمنحنى لتعطى اكبر كفاءه .

3- عند زياده ال Q بمقدار 150% , يجب أن لا يقل ال H عن 65% من قيمته الاصلية.

4- Shut down pressure لا يزيد عن 140%

5- أن تكون المضخه حاصلة علي شهادة الاختبار ULFM  FM & UL 6.

6- قد يسمح بعمل Net positive suction head لايزيد عن 10 الى 20 psi

7- المضخات المستخدمه لها قدرات من 25 الى 5000 gpm .
