نظام إنذار الحريق أصبح وجود نظام إنذارٍ للحريق من أساسيات إقامة الأبنية؛ حيث يقوم هذا النظام بالكشف عن وقوع الحريق وتحديد مكانه، وبالتالي يُنبّه الموجودين على ضرورة التصرّف، كما يمكن ربط النظام بطرقٍ مختلفةٍ مع أنظمة الاطفاء المختلفة التي تقوم بإطفاء الحريق أو حماية المواقع الأخرى من انتشاره في مساحاتٍ كبيرةٍ.

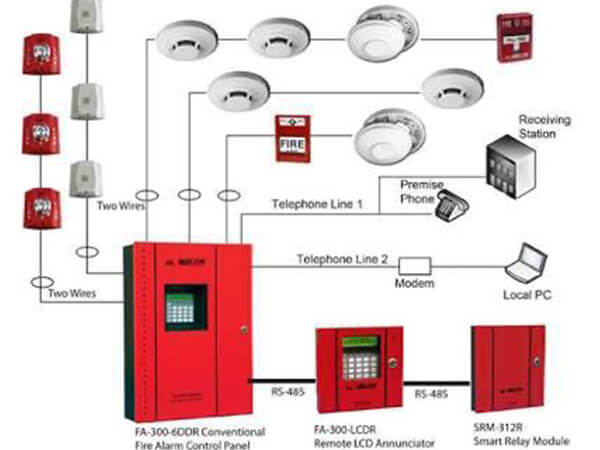

يتكون نظام انذار الحريق  بشكل اساسي من ٣ اجزاء :

1- الحساسات .

2- لوحه التحكم .

3- الانذار .

نظام التحكم

يتكون من ثلاثة اجزاء :-

1. الشاشة لعرض الخيارات والمعلومات

2. لوحة كهربيه تحتوي على الاجهزة الالكترونية PCB

3. البطارية لمد النظام بالطاقة حتى بعد انقطاع التيار حيث ان جهاز انذار الحريق يجب ان يعمل حتى بعد انقطاع التيار الكهربي

انواع أنظمة الإنذار: تقوم أنظمة الإنذار بالكشف والتحكم في الحريق وتنقسم إلى نظامين:

النظام التقليدي ( العادي ): هو النظام الذي يعتمد على أن مجموعة الكواشف المتصلة ببعضها على منطقة معينة تعطى إنذار على هذه المنطقة التي من خلالها يتحرك رجل الأمن في هذه المنطقة ويكتشف مكان الحريق.

النظام المعنون: هو النظام الذي يعتمد على أن مجموعة الكواشف المتصلة ببعضها في المنطقة تأخذ أرقام وأسماء الأماكن التي يوجد بها الكاشف بحيث أنه عندما يظهر حريق على لوحة التحكم يظهر بيان رقم الكاشف واسم المنطقة وساعة حدوث الحريق.
لوحة التحكم لأنظمة الحرائق: -تقوم بالتحكم في النظام وتغذيته بالجهود اللازمة ومراقبة عمله حيث يصل إليها الإنذار من الكاشفات وتقوم بتشغيل الأجراس والسراين ولمبات البيان. -تعطى إنذار صوتي وضوئي عند حدوث الحريق مع تحديد منطقة حدوثه. -تعمل بالتيار الكهربائي للمدينة (220 فولت 50 هرتز) ومزودة ببطاريات احتياطية تعمل آليا في حالة انقطاع التيار الكهربائي وبها جهاز شحن يقوم بشحن البطاريات عند عوده التيار. – مزودة بإمكانية الاختبار الذاتي وتقوم بإعطاء إشارة إنذار صوتي في حالة حدوث عطل في اللوحة أو في أي جزء من مكونات النظام أو في حالة انقطاع التيار الكهربائي أو فصل البطاريات. – مزودة بمفتاح لإعطاء إنذار عام لإخلاء الموقع. – مزودة بمجموعة لواقط “ريليهات ” وذلك لإيقاف أجهزة التكييف وفصل التيار الكهربائي.

١. كاشف الدخان : نظرية عمله تعتمد على شيء من اثنان ..

**  اما وجود شعاع ضوئي ( البصري ) .. عند حدوث حريق تتصاعد ادخنه فتقطع الشعاع الضوئي فيعمل الانذار

** او عن طريق عمليه التأين ( كان مستخدم من سنين وتم الغاءه لان عمليه التأين ضارة بالبيئة )

ملحوظة هامة : يتم توزيع عدة اجهزة فى الغرفة لتغطيتها بالكامل بحيث ان المسافة بين كل جهاز و اخر لا يزيد عن 7.5 متر

٢. كاشف الحراره : فهو يعتمد على حساس حراري عند ارتفاع درجة حرارة الغرفة يعمل الانذار … ايضا يجب توزيع عدة اجهزة منه في الغرفة بحيث ان المسافة بين كل جهاز والاخر لا يزيد عن ٥.٥ متر

يوجد منه نوعان :

نوع يعمل عند 60 درجة سيليزيوس .. و غالبا يتم استخدامه فى معظم التطبيقات **

نوع يعمل عند ٩٠ درجة سيليزيوس .. ويتم استعماله في غرف المولدات  **

( حيث ارتفاع درجة الحرارة عن 60 درجة امر اعتيادي)

هام : من المعروف ان كاشف الدخان افضل من كاشف الحراره  ولكن يجب استعمال كاشف الحراره في الاماكن التي يتواجد بها ابخره بشكل عادي مثل المطابخ و جراج السيارات

3.كاشف متعدد الاستشعار: هذا النوع هوا خليط بين كاشف الدخان و كاشف الحراره وهذا النوع اغلى في السعر ولكن يعطي فعالية افضل

ملحوظة هامة جدا: استخدام استشعار بديل لجهاز كشف الدخان فقط …. حيث تستخدم فى الجراجات او المطابخ (التي يتواجد فيها الابخرة بشكل اعتيادي)

4. كاشف الشعاع : يستخدم في الارتفاعات الاكثر من ٤ الى ٥ متر … وهو اغلى الانواع في الثمن

يتكون من: مرسل و مستقبل  و المستقبل مجرد مرأة عاكسة تعكس الاشارة القادمة من المرسل

يوجد نوعان منه : **

– نوع يجب الا تزيد المسافة بينهما عن ٥٠ متر

– نوع اخر يجب الا تزيد المسافة بينهما عن 100 متر (اغلى)

– يتم تركيب الاجهزة على ارتفاع من 6 متر إلى 10 متر .. اذا زاد الارتفاع عن ١٠ متر لا يعمل الجهاز عند حدوث الحريق

الكابلات المستخدمة في توصيل جهاز انذار الحريق :

يستخدم نوع مخصص من الكابلات تسمى الكابلات المقاومة للحريق و يوجد منها نوعان :

النوع الاول : نوع يتحمل الى ٩٥٠ درجه سيليزيوس ( اغلى في السعر  ) ولا يتطلب وجود ماسورة تحتويه.

النوع التاني : نوع يتحمل الى ١٠٥ درجه سيليزيوس ( ارخص في السعر ) ولكن يتطلب وجود ماسوره معدن تحتويه حتى تتحمل درجة الحرارة العالية الناتجة عن الحريق.

ملحوظة هامة :اذا كانت المسافة المستخدمة اقل من 3000 متر نستخدم كابلات مساحة مقطعها ١.٥ مللى متر مربع.

واذا كانت المسافة اكبر من ٣٠٠٠ متر يجب زيادة مساحة مقطع السلك الى ٢.٥ مللى متر مربع.

 الانذار :

ينقسم الى نوعين :

1. انذار صوتي فقط

2. انذار الصوت والضوء

ويكون الصوت عباره عن جرس او صوت او بوق

ويكون الضوء عباره عن ومضات ضوئيه قويه وهو يشبه ضوء فلاش الكاميرا

اجهزة اخرى في انظمه إنذار الحريق :

(1) نقطة الاتصال اليدوية أو استراحة الفصل (الكاسر) : (مثل المستخدم  في عربات المترو)

يوجد دائما فى الطرقات و عند بدايات سلالم الهروب من الحريق

– ويتم استخدامه لتشغيل الانذار بشكل يدوي او فتح الابواب يدويا

– يجب الا تقل المسافة بين كل 2 نقاط اتصال يدوية من 30 متر

يكون الكاسر على ارتفاع من 1.2 متر الى 1.35 متر فى مستوى الأشخاص.

1- وحدة التحكم: و معناها انى اراقب الشئ وبنائا علي هذه المراقبه اقوم بالتصرف بنفسي.

2- وحدة المراقبة: و معناها اني اراقب شيء واطلب من شخص اخر القيام بفعل ما بنائا علي هذه المراقبه .

3- وحدة العزل: هى عملية فصل و توصيل لجزء من شبكة انذار الحريق وذلك لاعمال الصيانة وايضا يستخدم في فصل الشبكه عند حدوث خطا في الكهرباء .
